MODERNE TECHNIK IM LOOK VON GESTERN

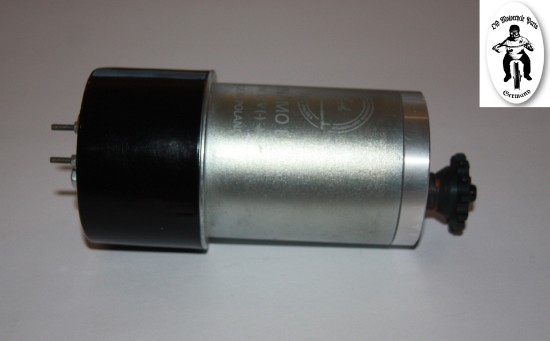

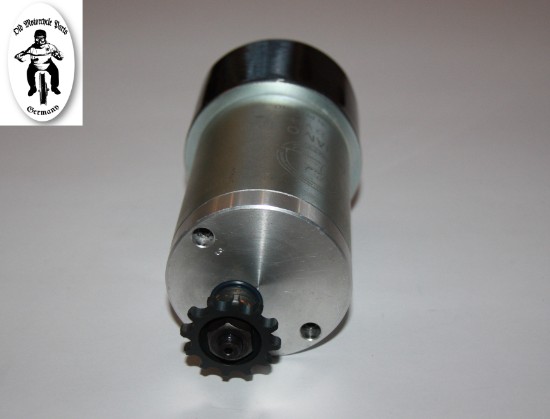

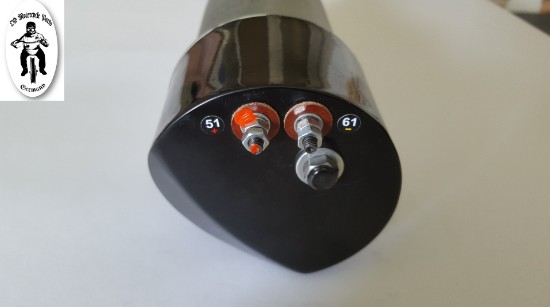

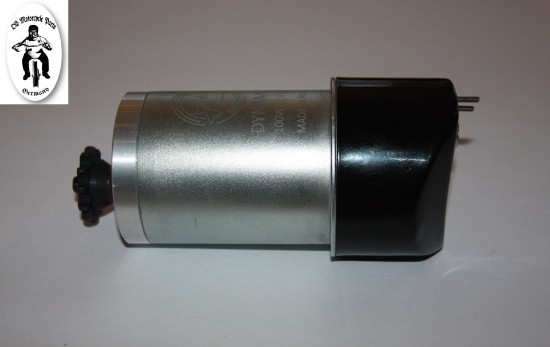

                                 "Dynamo B/3 - Generator - Alternator 12V/150W






                    Der Ersatz für die Originale Bosch RD 45/6 Lichtmaschine





 Einbaumöglichkeiten bei folgenden Motorrädern:

MARKE:                                                                                                                BAUJAHR:

BMW

- BMW 500 ccm "R51"                                                                                                     1938 - 1941

- BMW 500 ccm "R51/2"                                                                                                 1950 - 1951

- BMW 500 ccm "R5"                                                                                                      1936 - 1937




























Das Original Produkt von der Firma: PPHU  J. Tomaszewski - Polska













Made in Poland





Ø Die Masse:


• Länge mit Kettenrad 190,00mm
• Breite 76,00mm
• Hintere Deckelbreite 88,00mm
• Hintere Deckel Höhe 54,00mm
• Kegel 6° Grad mit Keil

Ø Technische Daten:

• Spannung 12V
• 3 Phasen - Drehstromgenerator
• Ladestrom 14,4V ohne Last bei 1100U/min
• Ladestrom 14,4V unter Last 60W bei 1700U/min
• Masse Minus ( - )
Elektronische Regler 12V/250W verbaut unter dem Deckel

Ø Technische Anforderungen:

• Batterie 12V ab 3,2Ah bis 14Ah
• Zündspule 12V - muss ein Wert zwischen 2,7-Ohm und 3,5-Ohm haben
• Masse Minus ( - )
• Batterie Gel oder Säure Batterie
• Hauptscheinwerfer 12V - 40/45W oder max. 12V - 55/65W
• Standlicht vorne Minimum 12V/5W
• Abblendlicht hinten max.12V/5W
• Stop max.12V 10W
• Tacho min. 12V 2W
• Sicherung verbaut unter dem Deckel




► Ergänzung Batterie 12V/3,2Ah:

• Das Motorrad darf nicht mit angelassenem Licht ohne laufenden Motor
   stehen gelassen werden länger als 3 Std.
• Man kann alle Gel Batterien auf dem Kopf stehlen







►In Lieferung enthalten:



- Dynamo B/3

- Elektronische Regler

- Sicherung verbaut unter dem Deckel

- Kettenrad

- Garantiekarte

- Betriebsanleitung

- Verpackung




Preise:

Art.Nr: 00 2353 07B/3 10 - Dynamo B/3 - 12V/150W - 440,00 €


Art.Nr: 00 2350 07B/3 11 - (Ersatz) Elektronische Regler  - 70,00 €


Art.Nr: 00 2353 07B/3 10Z - ( Ersatz ) Kettenrad - 38,00 €


Garantie:

2 Jahre Hersteller Garantie ab Kaufdatum.


Betriebsanleitung zum Downloaden:



Deutsch - Englisch Betriebsanleitung Dynamo B-3 -- English - German Operating Instructions Dynamo B-3.pdf
Download



Elektrische Schaltplan - Elektrical Diagram Dynamo B-3.pdf
Download
