MODERNE TECHNIK IM LOOK VON GESTERN

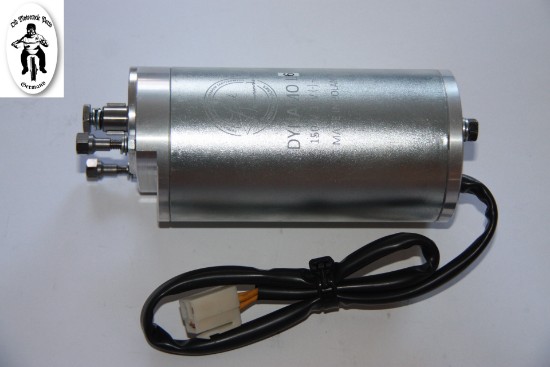

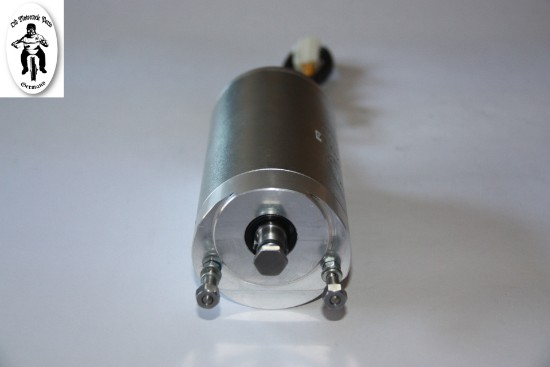

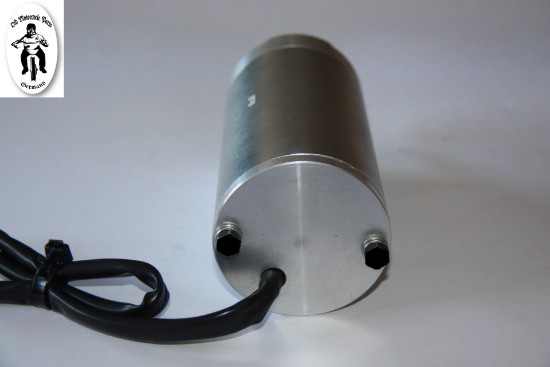

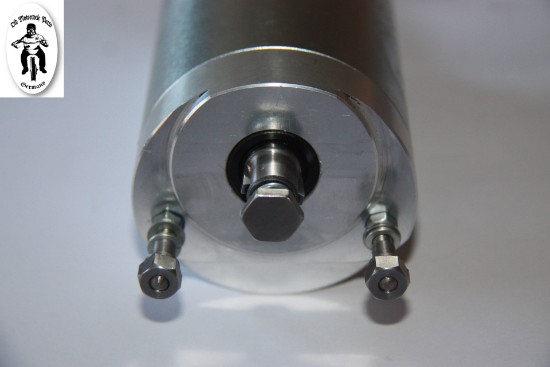

                             :"Dynamo L/6" - Generator - Alternator 12V/100W






                  Der Ersatz für die Originale Lucas E3M-3 - Lichtmaschine

                                                                          für

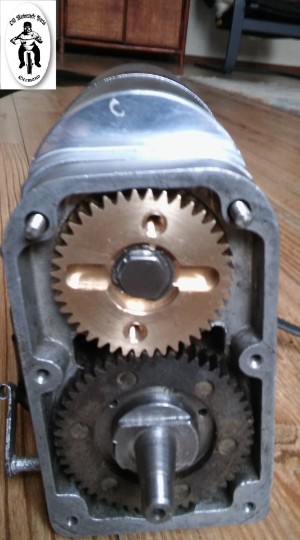

                                    Magdynamo Lucas Modell MN1E Typ H6





Einbaumöglichkeiten bei folgenden Motorrädern:

MARKE :                                                                                                               BAUJAHR:



Ariel

- Ariel 1000 ccm "Square Four 4G"                                                                              1936 - 1948

- Ariel 1000 ccm "Square Four 4H"                                                                             1936 - 1948

- Ariel 600 ccm "Square Four 4E"                                                                                1936 - 1948

- Ariel 500 ccm "Square Four 4F"                                                                                 1931 - 1932

- Ariel 600 ccm " Square Four 4F"                                                                               1932 - 1940

- Ariel Square Four Mark I

- Ariel Square Four Mark II

- Ariel Square Four Mark III

- Ariel Square Four Mark III Royal Hanter

- Ariel Square Four Mark IV




















































Das Original Produkt von der Firma: PPHU  J. Tomaszewski - Polska





Made in Poland





Ø Die Masse:

• Länge zusammen ohne Ritzel  190,00 mm
• Breite  76,00 mm

Ø Technische Daten:

• Spannung 12V
• 3 Phasen - Drehstromgenerator
• Ladestrom 14,4V ohne Last bei 1200U/min
• Ladestrom 14,4V unter Last 60W bei 2100U/min
• Masse Minus ( - )

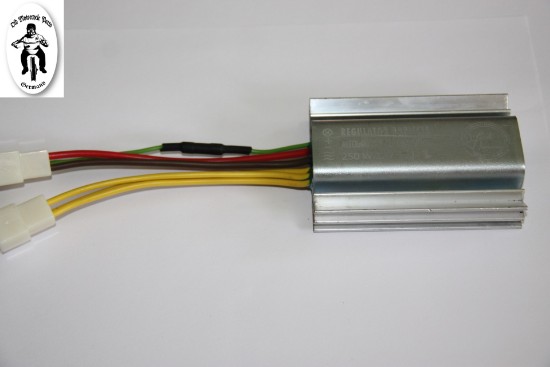

• Elektronische Regler 12V/250W genau für das "Dynamo L/6" abgestimmt.

Ø Technische Anforderungen:

• Batterie 12V ab 3,2Ah bis 14Ah
• Masse Minus ( - )
• Gel oder Säure Batterie
• Hauptscheinwerfer 12V - 45/55W
• Standlicht vorne Minimum 12V/5W
• Abblendlicht hinten max. 12V/5W
• Stop max. 12V/10W
• Tacho Minimum 12V/2W
• Sicherung 15A bei der Lieferung enthalten

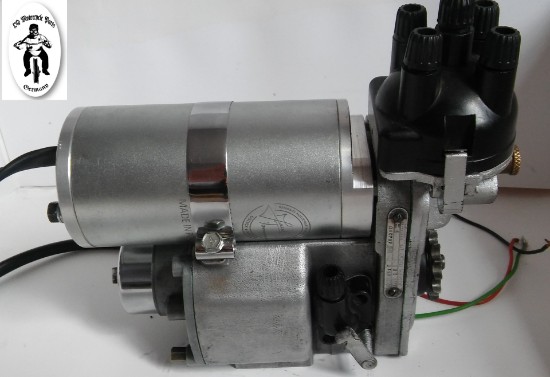

►Dynamo L/6 passt sehr genau bei Magdynamo Lucas Modell MN1E Typ H6
►Unser Batterie Empfehlung: Yuasa YB 12AL-A2

►Dynamo wird ohne Ritzel geleifert.

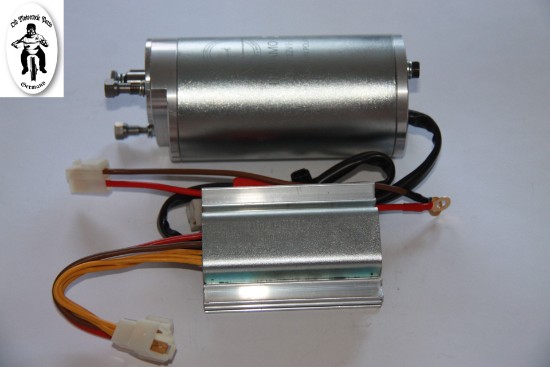

► In Lieferung enthalten:

- Dynamo L/6
- Elektronische Regler
- Diverse Stecker
- Sicherungen
- Garantiekarte
- Betriebsanleitung
- Verpackung


Preise:

Art.Nr: 00 5659 33L/6 61 - Dynamo L/6 - 12V/100W - 420,00 €


Art.Nr: 00 5658 33L/6 62 - (Ersatz) Elektronische Regler - 55,00 €


Garantie:

2 Jahre Hersteller Garantie ab Kaufdatum.


Betriebsanleitung zu Downloaden:




Deutsch - Englisch Betriebsanleitung Dynamo L-6 -- English - German Operating Instructions Dynamo L-6.pdf
Download
