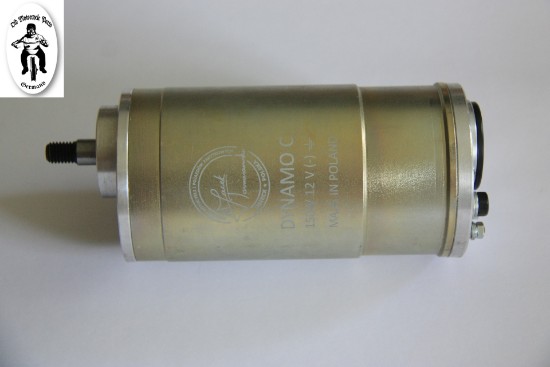

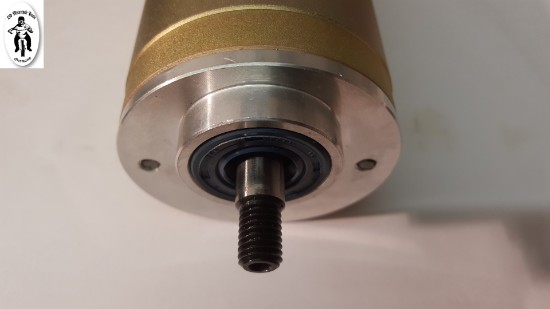

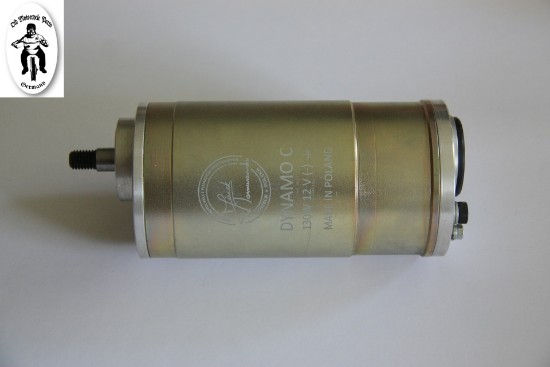

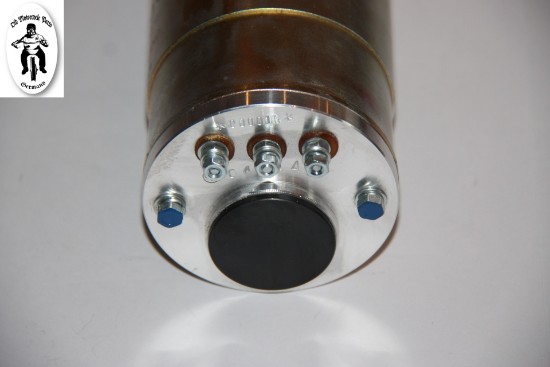

"Dynamo C" - Generator - Alternator 12V/120W - 150W
Der Ersatz für die Originale G414 Lichtmaschine

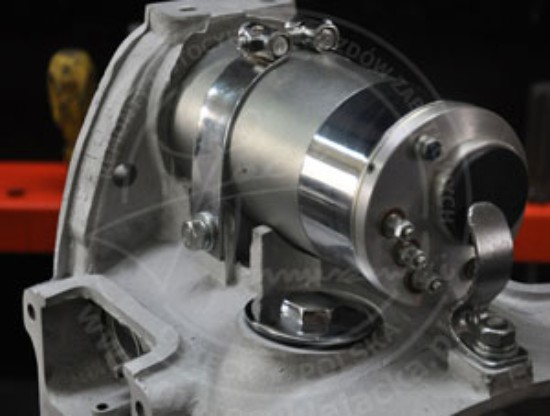

Einbaumöglichkeiten bei folgenden Motorrädern:
MARKE: BAUJAHR:
M72
- M72 750 ccm 1941 - 1957
K750
- K750 750 ccm 1958 - 1976
Ural
- Ural 630 ccm "M63" 1964 - 1980
130W
150W
Das Original Produkt von der Firma: PPHU J. Tomaszewski - Polska
Made in Poland
Ø Die Masse:
• Länge 160,00mm
• Breite 80,00mm
Ø Technische Daten:
• Spannung 12V
• 3 Phasen - Drehstromgenerator
• Ladestrom 13,7V ohne Last bei 900 U/min
• Ladestrom 14,2V unter Last 100W bei 2300 U/min
• Masse Minus ( - )

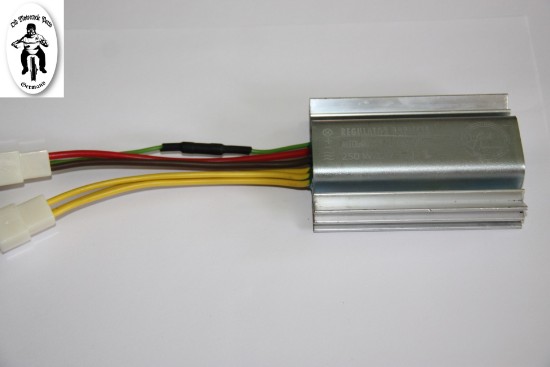

• Elektronische Regler 12V/250W genau für das "Dynamo C" abgestimmt
Ø Technische Anforderungen:
• Batterie 12V ab 3,2Ah bis 14Ah
• Masse Minus ( - )
• Zündspule 12V - muss ein Wert zwischen 2,7-Ohm und 3,5-Ohm haben
• Gel Batterie oder Säure Batterie
• Hauptscheinwerfer 12V - 45/55W oder max. 12V - 55/60W
• Standlicht vorne Minimum 12V/5W
• Abblendlicht hinten max. 12V/5W
• Stop max. 12V/10W
• Tacho Minimum 12V/2W
• Sicherung 15A bei der Lieferung enthalten
►Bei 150W Dynamo sind die Technische Anforderungen entsprechend anzupassen.
Zb. Hauptscheinwerfer 12V - 60/65W
► In Lieferung enthalten:
- Dynamo C
- Elektronische Regler
- Diverse Stecker
- Keil
- Sicherungen
- Garantiekarte
- Betriebsanleitung
- Verpackung
Preise:
Art.Nr: 00 5676 70C 21 - Dynamo C - 12V/130W - 380,00 €
Art.Nr: 00 5677 70C 21 - Dynamo C - 12V/150W - 400,00 €
Art.Nr: 00 5675 70C 22 - (Ersatz) Elektronische Regler - 55,00 €
Garantie:
2 Jahre Hersteller Garantie ab Kaufdatum.
Betriebsanleitung zum Downloaden:
Deutsch - Englisch Betriebsanleitung Dynamo C -- English - German Operating Instructions Dynamo C.pdf
Download
Elektrische Schaltplan Dynamo C - Deutsch.pdf
Download
