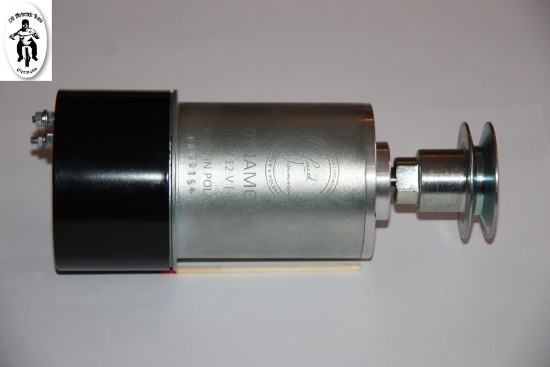

" "Dynamo B" - Generator - Alternator 12V/100W - 150W
Der Ersatz für die Originale Bosch RD 30-45 Lichtmaschine

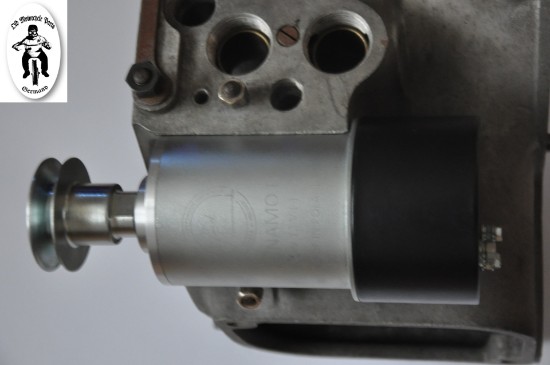

Einbaumöglichkeiten bei folgenden Motorrädern:
MARKE: BAUJAHR:
BMW
- BMW 200 ccm "R2"Serie 1, 2, 3, 4, 5 1931 - 1936
- BMW 300 ccm "R3" 1936
- BMW 400 ccm "R4" ab Serie 4 1934
- BMW 350 ccm "R35" 1937 - 1940
- EMW 350 ccm "R35" 1945 - 1955
NSU
- NSU 250ccm "251 OSL" Nachkriegs Modell 1947 - 1950
Das Original Produkt von der Firma: PPHU J. Tomaszewski - Polska
Made in Poland
Ø Die Masse:
• Länge zusammen mit der Kahlriemenscheibe 204,00mm
• Länge ohne Scheibe 155,00mm
• Breite 76,00mm
• Hintere Deckelbreite 88,00mm
• Hintere Deckel Höhe 54,00mm

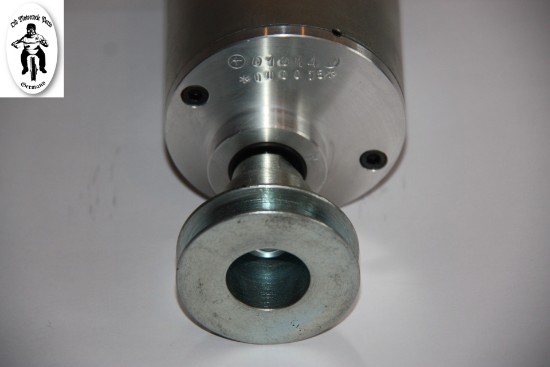

• Konus Welle 12,5omm
• Konus Kegel 6° Grad – mit Keil
Ø Technische Daten:
• Spannung 12V
• 3 Phasen - Drehstromgenerator
• Ladestrom 14,4V ohne Last bei 1100U/min
• Ladestrom 14,4V unter Last 60W bei 1700U/min
• Masse Minus ( - )
• Elektronische Regler 12V/250W verbaut unter dem Deckel
Ø Technische Anforderungen - 100W Dynamo:
• Batterie 12V ab 3,2Ah bis 14Ah
• Zündspule 12V - muss ein Wert zwischen 2,7-Ohm und 3,5-Ohm haben
• Masse Minus ( - )
• Batterie Gel oder Säure Batterie
• Hauptscheinwerfer 12V - 35/35W oder max. 12V - 45/40W
• Standlicht vorne Minimum 12V/5W
• Abblendlicht hinten max.12V/5W
• Stop max.12V/10W
• Tacho min. 12V/2W
• Sicherung verbaut unter dem Deckel
►Bei 150W Dynamo sind die Technische Anforderungen entsprechend anzupassen.
Zb. Hauptscheinwerfer 12V - 55/65W
► Ergänzung Batterie 12V/3,2Ah:
• Das Motorrad darf nicht mit angelassenem Licht ohne laufenden Motor
stehen gelassen werden länger als 3 Std.
• Keine 65W Halogen Birne sondern max 45W
• Man kann alle Gel Batterien auf dem Kopf stehlen
►Dynamo für BMW R2 wird ohne Ritzel geliefert da wir noch keine Ritzel in unser
Program haben.
►In Lieferung enthalten:
- Dynamo B
- Keilriemenrad
- Elektronische Regler
- Sicherung verbaut unter dem Deckel
- Garantiekarte
- Betriebsanleitung
- Verpackung
Preise:
Art.Nr: 00 2352 07B 10 - Dynamo B - 12V/100W - 420,00 €
Art.Nr: 00 2353 07B 10 - Dynamo B - 12V/150W - 440,00 €
Art.Nr: 00 2350 07B 11 - ( Ersatz ) Elektronische Regler - 70,00 €
Garantie:
2 Jahre Hersteller Garantie ab Kaufdatum.
